Solarpaket Basicx 4c 2.0 2,02-12,12m² komplett, Solarthermie, Flachkollektor mit Speicher
2.769,07 €*
Lieferzeit: 6-10 Arbeitstage **
Versandkostenfreie Lieferung ab 50,00€ Einkaufswert!
Versandart: Speditionsversand
Herstellernummer: Basicx2.0Set9
Flachkollektor Basicx 2.0 C4:
Der Basicx-Flachkollektor verfügt über einen Absorber, bei dem eine moderne Technologie zur Verbindung der Platte mit dem Rohrsystem verwendet wurde, die bisher einzigartig auf dem Markt ist. Die Technologie besteht im partiellen Walzen des Kupferrohrs, wodurch die Übertragungsfläche um das Siebenfache erhöht wird. Ein weiterer Vorteil ist, dass sich der Anschluss, d. h. das Lot, außerhalb der Hauptwärme- übertragungsfläche befindet. In Anbetracht der Tatsache das die Wärmeleitfähigkeit des Kupfers, aus dem die Rohre hergestellt sind, nur 401 W/mK und die des Lotes nur 60 W/mK beträgt, ist dies ein bedeutender Vorteil. Bei dem Basicx-Kollektor wurde die moderne Technologie des Aluminiumrahmenbiegens eingesetzt. Die Technologie besteht darin, den Hauptrahmen aus einem einzigen Abschnitt des Profils ohne unnötige Verbindungen in den Ecken herzustellen. Der Rahmen ohne Fugen ist viel dichter, sieht ästhetischer aus und vor allem besteht nicht die Gefahr, dass er sich nach mehreren Jahren des Betriebs löst. Zum zusätzlichen Schutz vor Witterungseinflüssen ist der Kollektorrahmen pulverbeschichtet.
Auszeichnung der Solar Keymark.
Der Basicx-Flachkollektor verfügt über einen Absorber, bei dem eine moderne Technologie zur Verbindung der Platte mit dem Rohrsystem verwendet wurde, die bisher einzigartig auf dem Markt ist. Die Technologie besteht im partiellen Walzen des Kupferrohrs, wodurch die Übertragungsfläche um das Siebenfache erhöht wird. Ein weiterer Vorteil ist, dass sich der Anschluss, d. h. das Lot, außerhalb der Hauptwärme- übertragungsfläche befindet. In Anbetracht der Tatsache das die Wärmeleitfähigkeit des Kupfers, aus dem die Rohre hergestellt sind, nur 401 W/mK und die des Lotes nur 60 W/mK beträgt, ist dies ein bedeutender Vorteil. Bei dem Basicx-Kollektor wurde die moderne Technologie des Aluminiumrahmenbiegens eingesetzt. Die Technologie besteht darin, den Hauptrahmen aus einem einzigen Abschnitt des Profils ohne unnötige Verbindungen in den Ecken herzustellen. Der Rahmen ohne Fugen ist viel dichter, sieht ästhetischer aus und vor allem besteht nicht die Gefahr, dass er sich nach mehreren Jahren des Betriebs löst. Zum zusätzlichen Schutz vor Witterungseinflüssen ist der Kollektorrahmen pulverbeschichtet.
Auszeichnung der Solar Keymark.
Lizenznummer: 011-7S1008 F

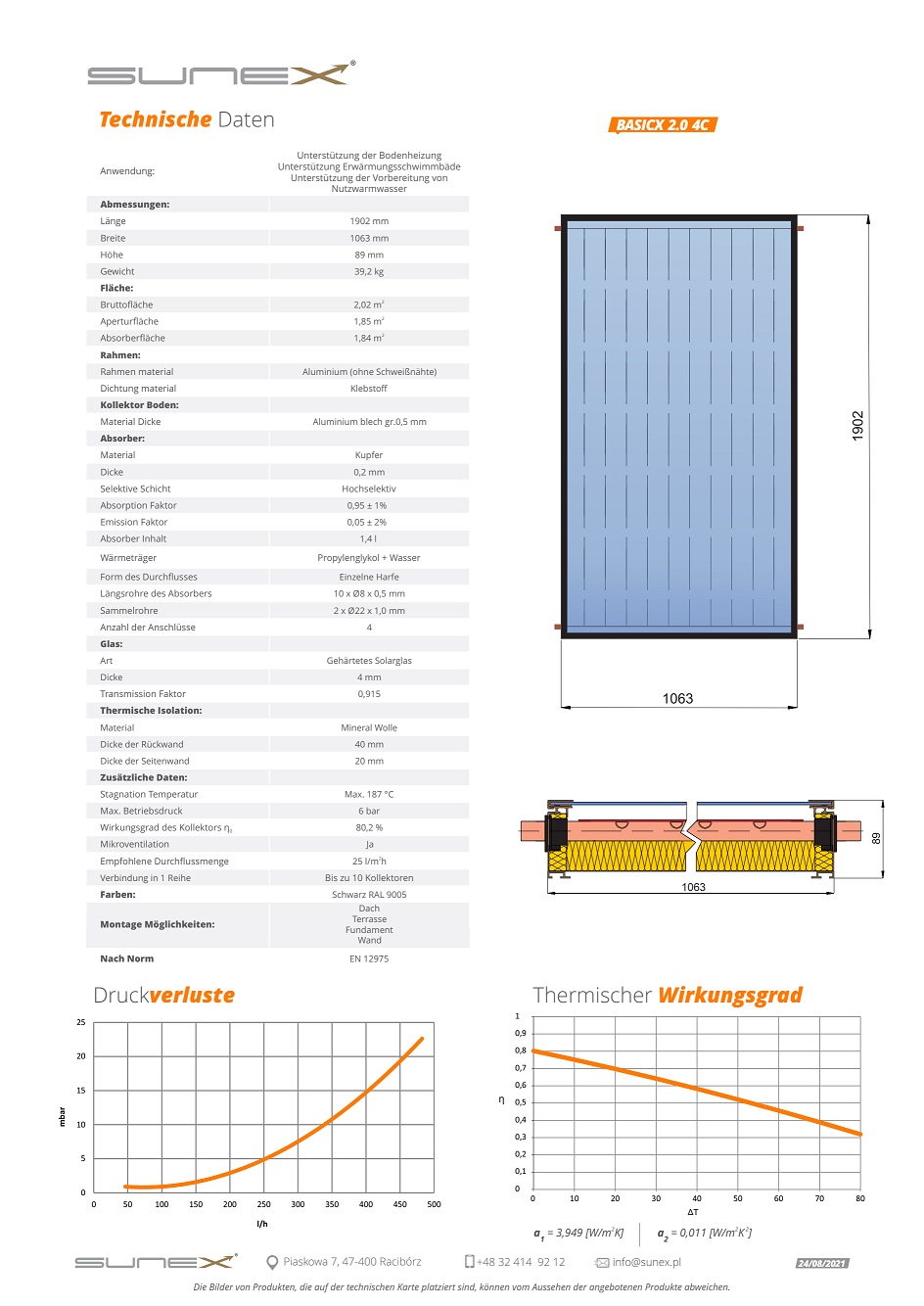

technische Daten:
Abmessungen:
- Länge 1902 mm
- Breite 1063 mm
- Höhe 89 mm
- Gewicht 39,2 kg
Fläche:
- Bruttofläche 2,02 m²
- Aperturfläche 1,85 m²
- Absorberfläche 1,84 m²
Rahmen:
- Rahmen material Aluminium (ohne Schweißnähte)
- Dichtung material Klebstoff
Kollektor Boden:
- Material Dicke Aluminium blech gr.0,5 mm
Absorber:
- Material Kupfer
- Dicke 0,2 mm
- Selektive Schicht: Hochselektiv
- Absorption Faktor 0,95 ± 1%
- Emission Faktor 0,05 ± 2%
- Absorber Inhalt 1,4 l
- Wärmeträger Propylenglykol + Wasser
- Form des Durchflusses Einzelne Harfe
- Längsrohre des Absorbers 10 x Ø8 x 0,5 mm
- Sammelrohre 2 x Ø22 x 1,0 mm
- Anzahl der Anschlüsse 4
Glas:
- Art Gehärtetes Solarglas
- Dicke 4 mm
- Transmission Faktor 0,915
Thermische Isolation:
- Material Mineral Wolle
- Dicke der Rückwand 40 mm
- Dicke der Seitenwand 20 mm des
Kollektors
Zusätzliche Daten:
- Stagnation Temperatur Max. 187 °C
- Max. Betriebsdruck 6 bar
- Wirkungsgrad des Kollektors η0 80,2 %
- Mikroventilation: Ja
- Empfohlene Durchflussmenge 25 l/m²h
- Verbindung in 1 Reihe bis zu 10 Kollektoren
Farben:
- Schwarz RAL 9005
Montage Möglichkeiten:
- Dach, Terrasse, Fundament und Wand
Nach
Norm
- EN 12975
Abmessungen:
- Länge 1902 mm
- Breite 1063 mm
- Höhe 89 mm
- Gewicht 39,2 kg
Fläche:
- Bruttofläche 2,02 m²
- Aperturfläche 1,85 m²
- Absorberfläche 1,84 m²
Rahmen:
- Rahmen material Aluminium (ohne Schweißnähte)
- Dichtung material Klebstoff
Kollektor Boden:
- Material Dicke Aluminium blech gr.0,5 mm
Absorber:
- Material Kupfer
- Dicke 0,2 mm
- Selektive Schicht: Hochselektiv
- Absorption Faktor 0,95 ± 1%
- Emission Faktor 0,05 ± 2%
- Absorber Inhalt 1,4 l
- Wärmeträger Propylenglykol + Wasser
- Form des Durchflusses Einzelne Harfe
- Längsrohre des Absorbers 10 x Ø8 x 0,5 mm
- Sammelrohre 2 x Ø22 x 1,0 mm
- Anzahl der Anschlüsse 4
Glas:
- Art Gehärtetes Solarglas
- Dicke 4 mm
- Transmission Faktor 0,915
Thermische Isolation:
- Material Mineral Wolle
- Dicke der Rückwand 40 mm
- Dicke der Seitenwand 20 mm des
Kollektors
Zusätzliche Daten:
- Stagnation Temperatur Max. 187 °C
- Max. Betriebsdruck 6 bar
- Wirkungsgrad des Kollektors η0 80,2 %
- Mikroventilation: Ja
- Empfohlene Durchflussmenge 25 l/m²h
- Verbindung in 1 Reihe bis zu 10 Kollektoren
Farben:
- Schwarz RAL 9005
Montage Möglichkeiten:
- Dach, Terrasse, Fundament und Wand
Nach
Norm
- EN 12975
Dachmontageset:
bestehend aus Dachschienen und Dachhaken (Pfanne, Biber, Schiefer oder Blechdach (bitte angeben)
Dachneigung 25- 60°
optional Aufständerung für Flachdach - auch für Fassade und Bodenmontage geeignet
passend zu Anlagengröße
Solarstation (optional):
inkl. Isolierung
Absperrkugelhahn integriert mit Rückschlagventil und Thermometer
Pumpe Wilo Yonos Para PWM, Grundfos UPM3 oder WITA HE OEM 2 (je nach Verfügbarkeit)
Sicherheitsgruppe mit Manometer uns Sicherheitsventil 6 bar
Rotameter 2-12l
2 Füll- und Entleerungsventile (zum spülen der Anlage)
max Temp. 110°C
Anschlussabstand 100mm oder 125mm
Solarregler Logo PWM (optional):
stufenlose Reglung der Pumpe mit Hilfe von PWM
3 Sensoreingänge PT1000
Anzeige der aktuellen Messwerte
Reglereinstellungen werden gespeichert
5 Basis-Hydraulikvarianten zur Auswahl
Spannung: 230V/ 50Hz
PWM Ausgang: 1 kHz, 8,5-15V
Belastbarkeit des Relaisausgang: 120 Watt/ 230V
Lebensdauer Akku: 100 Tage
Temperaturfühlereingänge (T1, T2, T3): PT1000
Messbereich Kollektorsensor: -40 - 120°C
Messbereich Speichersensor: -5 - 110°C
Maße: 162 x 121 x 54mm
Sprachen: D, GB, PL

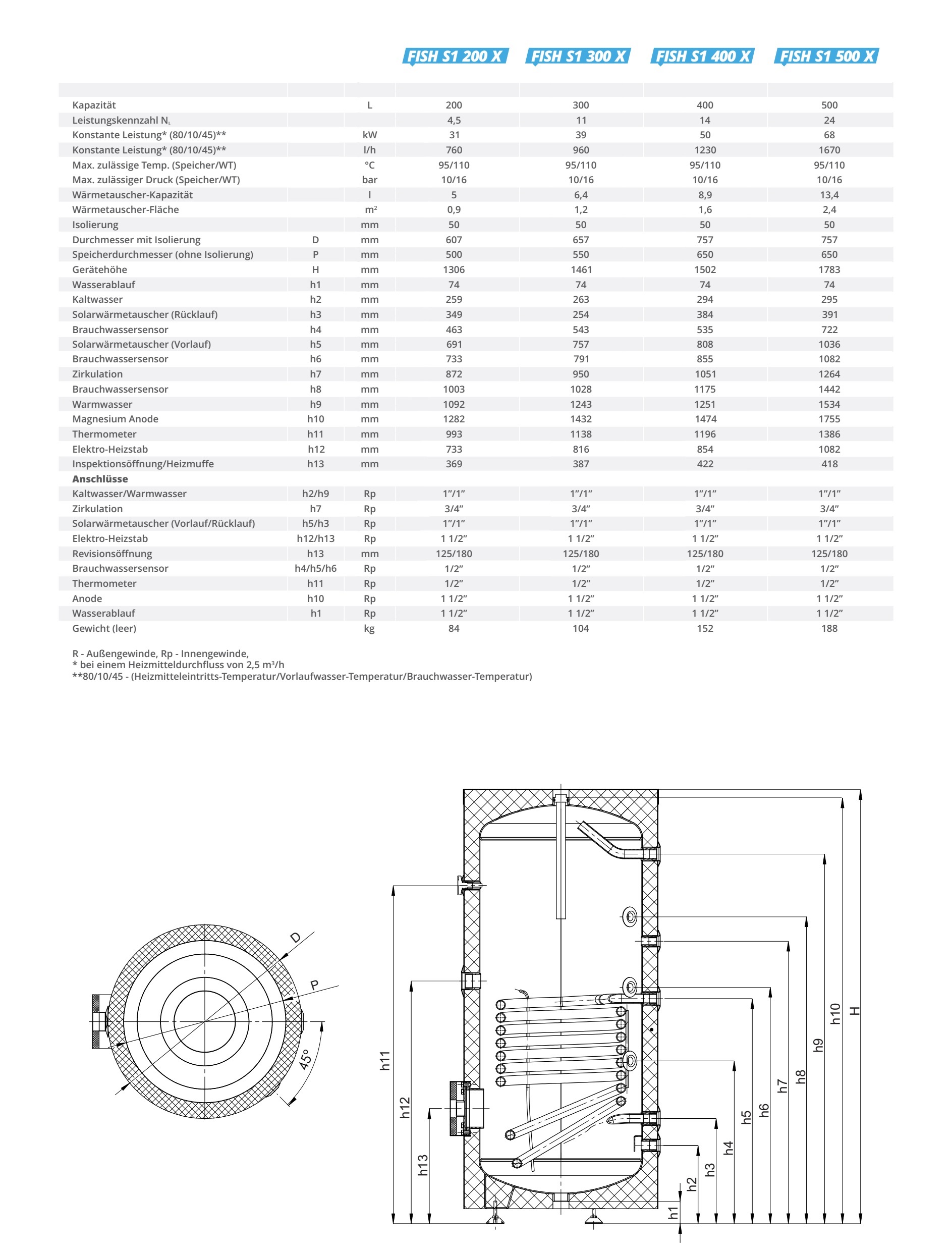

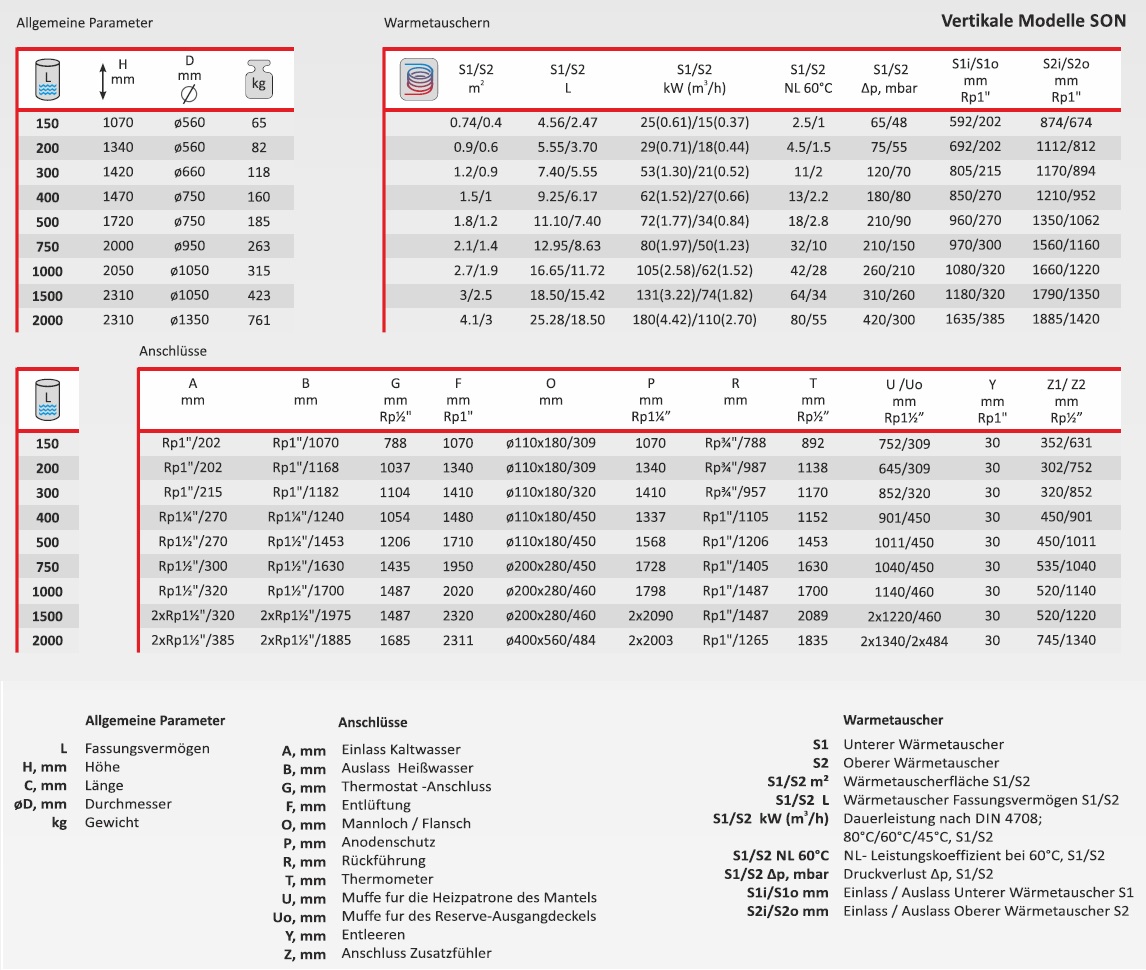

Solartrinkwasserspeicher:
Fassungsvolumen 200 bis 1000l
inkl. 50mm Hartschaumisolierung (ab 750l abnehmbare Weichschaumisolierung)
Primerbeschichtung der Außenfläche
viele Anschlussmöglichkeiten von Heizquellen und Heizpatrone
hochwertiger Wasserbehälter aus niedrigkohlenstoffhaltigen Stahl S235JR+AR
Materialstärke 2,5- 3,5mm
2 Glattrohrwärmetauscher
hochwertige Emaille (nach DIN 4753-3)
kathodischer Schutz durch Magnesiumanode (nach DIN 4753-6)
Flansch
- 1 1/2" Gewindeanschluss für Heizpatrone

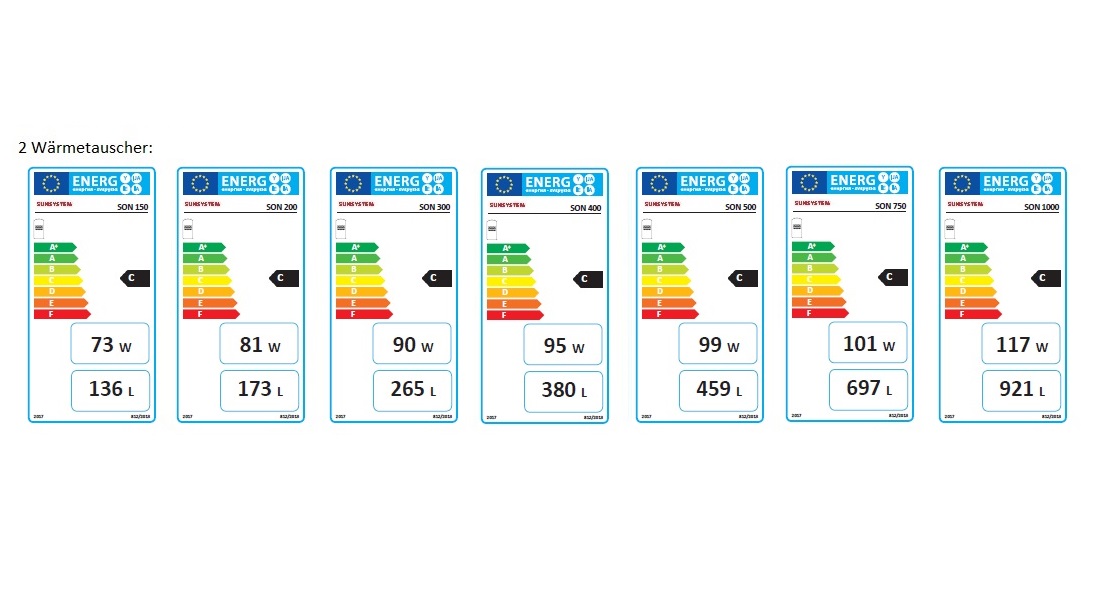

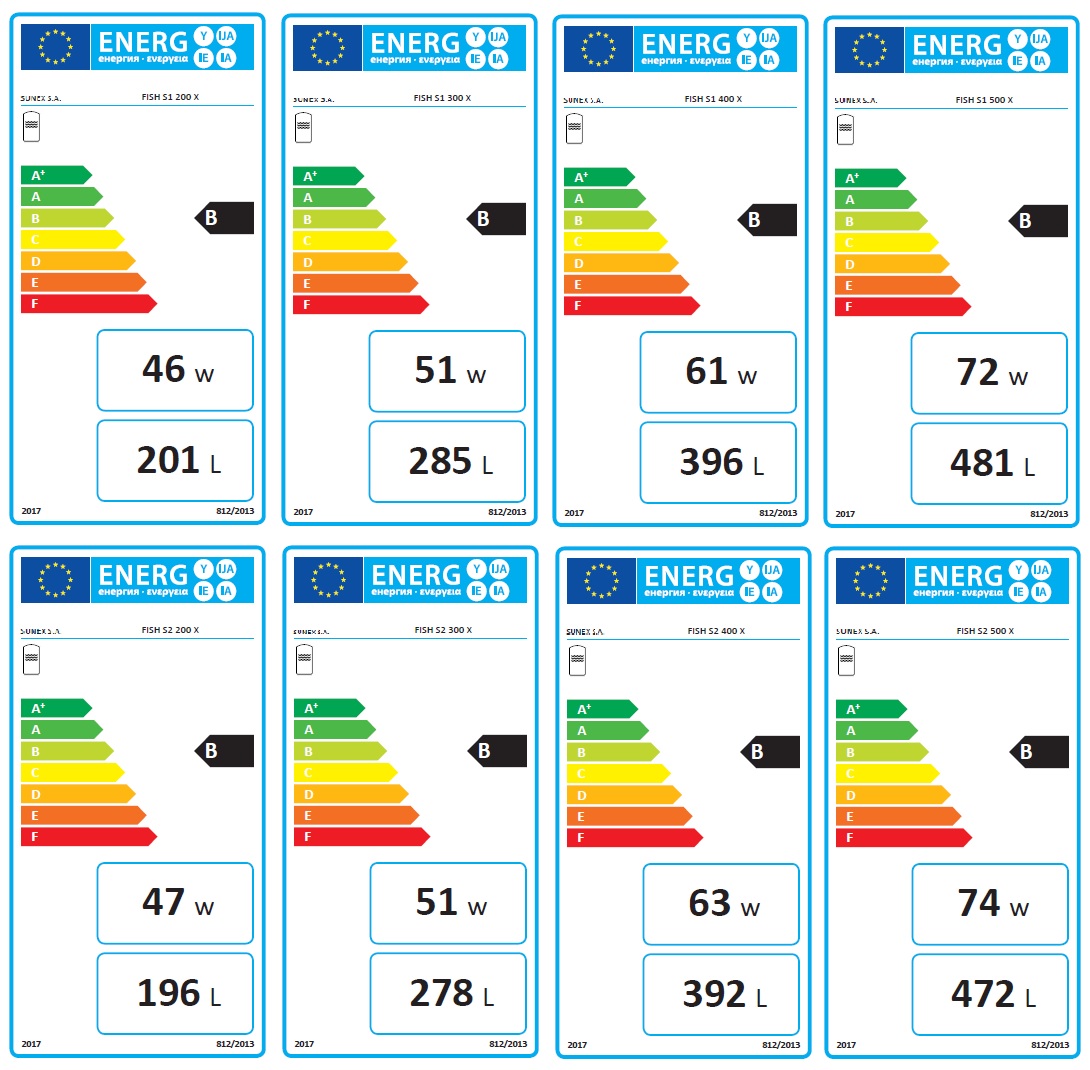

Effizienzklasse C bei SON 150, 750 und 1000l - Klasse B FISH S2 X bei 200- 500
Ausdehnungsgefäß:
Fassungsvolumen 200 bis 1000l
inkl. 50mm Hartschaumisolierung (ab 750l abnehmbare Weichschaumisolierung)
Primerbeschichtung der Außenfläche
viele Anschlussmöglichkeiten von Heizquellen und Heizpatrone
hochwertiger Wasserbehälter aus niedrigkohlenstoffhaltigen Stahl S235JR+AR
Materialstärke 2,5- 3,5mm
2 Glattrohrwärmetauscher
hochwertige Emaille (nach DIN 4753-3)
kathodischer Schutz durch Magnesiumanode (nach DIN 4753-6)
Flansch - 1 1/2" Gewindeanschluss für Heizpatrone
Effizienzklasse C bei SON 150, 750 und 1000l - Klasse B FISH S2 X bei 200- 500
18, 24l oder 35l je nach Anlage
bis 24l mit Wandhalter und Schlauch
Betriebsdruck (bis 10 bar)
Temperatur bis 140°C
Anschluss 3/4"
Solarflüssigkeit:
Optimaler Wärmetransport und Korrosionsschutz
Frostschutzkonzentrat
mit Wasser mischbar z. B. 40% Frostschutzkonzentrat + 60% Wasser = -20°C Gefrierschutz
10 oder 20l Konzentrat
nicht umweltschädlich
Brauchwassermischventil (optional):
DN 25
1" AG Anschluss
Regelbereich: 35- 60°C
flachdichtend
verbrühungssicher
Solarrohr (optional):
Wellrohr DN 16, 20 oder 25
inkl. Überwurfmuttern und Dichtungen
säurefester Stahl
13mm Hochtemperaturisolierung (Silikon)
UV beständig
zweiadriges Kabel (2x 0,75mm²)
je nach Auswahl ohne Rohr, 10m, 15m, 20m oder 25m
Hinweis: Zur Auslegung des Solarrohrs bitte Artikelbild 3 ansehen.
Zubehör:
Befestigungszubehör
Kollektorverbinder

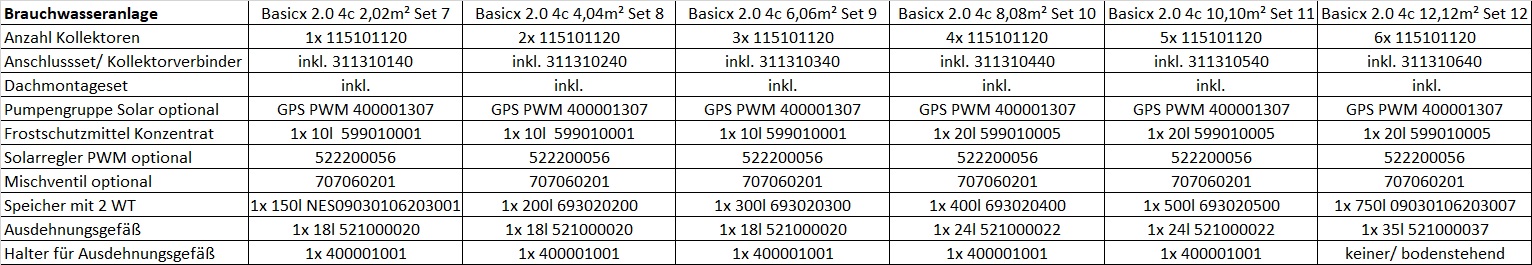

Anlagengröße für folgende Anzahl an Personen als Richtwerte für Brauchwasserbereitung geeignet:
Basicx 2.0-1 2,02m²: 1-2 Personen
Basicx 2.0-2 4,04m²: 2-3 Personen
Basicx 2.0-3 6,06m²: 4-5 Personen
Basicx 2.0-4 8,08m²: 6-7 Personen
Basicx 2.0-5 10,10m²: 8-10 Personen
Basicx 2.0-6 12,12m²: 10-12 Personen
Hinweise:
Die Ware ist im beisein des Fahrers bitte auf Vollständigkeit und Transportschäden
zu überprüfen und bei Feststellung auf dem Lieferschein vermerken lassen.Anlage nach Vorgaben des GEG mit bis zu 70% über KfW und/oder BAFA förderfähig.
Weitere Solarpakte und individuelle Zusammenstellung auf Anfrage
Anlieferung per Spedition (Telefonnummer dringend erforderlich)
im August und Weihnachten sind Betriebsferien (die Lieferzeit kann sich dadurch verlängern)
| Kollektortyp: | Flachkollektor |
|---|---|
| Lieferzeit: | 6-10 Arbeitstage |
| Warmwasserspeicher: | ohne Speicher |
