Solarpaket HU AMX 2.51 10,04- 30,12m² komplett, Solarthermie, Flachkollektor mit Speicher

Produktinformationen "Solarpaket HU AMX 2.51 10,04- 30,12m² komplett, Solarthermie, Flachkollektor mit Speicher"

AMX Solarkomplettpakete für Heizungsunterstützung und Brauchwasserbereitung:

Das Solarkomplettpaket AMX2.51 besteht wahlweise aus 4-12 Flachollektoren inkl. Zubehör. Alle Bauteile der AMX Solarpakete sind aufeinander abgestimmt und gewährleisten einen einwandfreien Betrieb. Im Lieferumfang der Solarpakete befinden sich alle zur Montage und Steuerung der Solaranlage notwendigen Zubehörteile wie Anschluss-Set, Regler, Dachmontagesets, Solarflüssigkeit, Entlüfter, Solarstation, Solar-Ausdehnungsgefäß, 3-Wege-Ventil, Brauchwassermischventil, Aufständerung für Flachdach (optional), Hygienspeicher und dem Solarrohr.

Flachkollektor AMX 2.51:

Der Flache Flüssigkeitskollektor AMX ist mit einen Absorber ausgestattet in dem eine neuartige und bisher auf dem Markt einzigartige Verbindungstechnologie der Platte mit den Röhrchen System eingesetzt wurde. Die Technologie beruht auf dem Walzen der Kupferröhrchen, welches die Wärmetauschfläche um ein siebenfaches erhöht. In dem AMX Kollektor ist die moderne Technologie des Biegens von Aluminium angewandt worden. Die Technologie besteht darin den Hauptrahmen aus einem Segment des Profils ohne die überflüssigen Schweißnähte in Ecken anzufertigen. Ein Rahmen ohne Schweißnähte ist viel dichter, er besitzt ein ästhetischeres Aussehen und das wichtigste ist, es gibt keine Gefahr das nach der mehrjährigen Nutzung der Rahmen undicht wird. Die Aluminium Farbe des Gehäuses, sowie die dunkelblauschwarze Schattierung, die durch das Solar Glas sichtbar ist, veredelt das Aussehen jedes Daches. Ein Hervorragende Absorber, durchdachte Konstruktion des Gehäuses sowie sehr gute thermische Isolation des AMX Kollektors bewirkt, dass er sowohl im Sommer als auch im Winter eine sehr große Leistungsfähigkeit erreicht. Die Speziell entwickelten Montagesysteme aus Aluminium sichern eine schnelle und sichere Montage der Sonnenkollektoren auf jedem Dach und jeder Dachbedeckung. Der Kollektor AMX wurde in Forschungslabor INTA in Spanien untersucht und besitzt eine Qualität.

Auszeichnung der Solar Keymark.

Lizenznummer: 078/000194

Dachmontageset:

bestehend aus Dachschienen und Dachhaken (Pfanne, Biber, Schiefer oder Blechdach (bitte angeben)
Dachneigung 25- 60°
optional Aufständerung für Flachdach - auch für Fassade und Bodenmontage geeignet
passend zu Anlagengröße
bei den Anlagen ab 15,06m² müssen 2 Kollektorfelder erichtet werden

Hygienespeicher:

Dieser Speicher dient zur Erzeugung und Aufbewahrung von Brauchwasser und Warmwasser für die Heizung. Der Hygienspeicher besteht aus einem hochwertigen flexiblem Edelstahlwärmetauscher und einem Stahlpufferspeicher zur Versorgung der Raumheizung. Die Durchflusserwärmung des Wassers im großflächigen Edelstahlwellschlauchwär,etauscher ermöglicht die Versorgung mit heißem, dabei stets frischem Trinkwasser für den Hausgebrauch. Durch den Einsatz eines zusätzlichen Solarwärmetauschers und eines optionalen Elektroheiztstab besteht die Möglichkeit, bis zu 3 externe Wärmequellen anzuschließen.

Fassungvolumen von 500- 1500l
inkl. abnehmbare 100mm Weichschaum Isolierung + PVC Mantel
Anschlüsse sind im 90° Winkel angeordnet (Montage in einer Ecke möglicht)
1 Anschluss G1/2" für z. B. Temperaturfühlrer oben
Primerbeschichtung der Aussenfläche
hochwertiger Wasserbehälter aus Stahl
Materialstärke ca. 3mm je nach Größe
1 Glattrohrwärmetauscher (für Solaranlage)
1 Edelstahlwärmetauscher zur Trinkwassererwärmung (Anschlüsse seitlich)
Betriebsdruck: max. 3 bar
Betriebsdruck Glattrohrwärmetauscher: max. 6 bar
Betriebsdruck Edelstahlwärmetauscher: max. 6 bar
max. Temperatur: 95°C
max. Temperatur Glattrohrwärmetauscher: 110°C
max. Temperatur Edelstahlwärmetauscher: 95°C
Effizienzklasse C (500- 1500l)

Solarstation (optional):

inkl. Isolierung
Absperrkugelhahn integriert mit Rückschlagventil und Thermometer
Pumpe Wilo Yonos Para PWM, Grundfos UPM3 oder WITA HE OEM 2 (je nach Verfügbarkeit)
Sicherheitsgruppe mit Manometer uns Sicherheitsventil 6 bar
Rotameter 2-12l
2 Füll- und Entleerungsventile (zum spülen der Anlage)
max Temp. 110°C
Anschlussabstand 100mm oder 125mm

Pufferspeicher (nur bei Anlage 30,12m²):

abnehmbare Wärmedämmung aus Vlies 100mm
PVC Mantel abnhembar RAL 9006
Wasserbehälter aus aus niedrigkohlenstoffhaltigem Stahl S235JR
Betriebsdruck: 3 bar
max. Temperatur: 95°C
Anschlüsse für Temperaturfühler
alle Anschlüsse mit Innengewinde ausgeführt (Anschlussgröße siehe Artikelbilder)
Anschlüsse im 90° Winkel
Wärmetauscher zur indirekten Beheizung (Solar)
Betriebsdruck: 16 bar
Prüfdruck: 25 bar
max. Betriebstemperatur: 110°C

Ausdehnungsgefäß:

24, 35, 50, 80 oder 100l je nach Anlage
bis 24l mit Wandhalter und Schlauch
Betriebsdruck (bis 10 bar)
Temperatur bis 140°C
Anschluss 3/4" Solarregler

Solarregler LTDC V3 (optional):

Reglung der Solar & Heizungsanlage
8 Sensoreingänge
Anzeige der aktuellen Messwerte
Umfangreiche Einstellmenüs
über 40 Hydraulikvarianten zur Auswahl

Solarflüssigkeit:

Optimaler Wärmetransport und Korrosionsschutz
Frostschutzkonzentrat
mit Wasser mischbar z. B. 40% Frostschutzkonzentrat + 60% Wasser = -20°C Gefrierschutz
10 oder 20l Konzentrat
nicht umweltschädlich

Brauchwassermischventil (optional):

DN 25
1" AG Anschluss
Regelbereich: 35- 60°C
flachdichtend
verbrühungssicher

3-Wege-Ventil (optinal):

DN 25
1" IG Anschluss
230V
mit Motor

Solarrohr (optional):

Wellrohr DN 16, 20 oder 25
inkl. Überwurfmuttern und Dichtungen
säurefester Stahl
13mm Hochtemperaturisolierung (Silikon)
UV beständig
zweiadriges Kabel (2x 0,75mm²)
je nach Auswahl ohne Rohr, 10m, 15m, 20m oder 25m
Hinweis: Zur Auslegung des Solarrohres bitte Artikelbild 3 ansehen.

Zubehör:

Befestigungszubehör
Kollektorverbinder
Durchflussmesser 3/4" ab 20,08m²
Pumpengruppe 1-Strang bei 30,12m²

Anlagengröße für folgende Anzahl an Personen als Richtwerte für Heizung und Brauchwasserbereitung geeignet:

AMX 2.51-4 10,04m²: 3-4 Personen
AMX 2.51-5 12,55m²: 4-5 Personen
AMX 2.51-6 15,06m²: 5-6 Personen
AMX 2.51-8 20,08m²: 7-8 Personen
AMX 2.51-10 25,10m²: 9-10 Personen
AMX 2.51-12 30,12m²: 10-16 Personen

Auch können Sie für eine grobe Einschätzung der Anlage folgende Richtwerte annehemen: Ca. 0,8-1,0m² Kollektorfläche pro 10m² Wohnfläche (je nach Heizungsystem und Vorlauftemperatur) + 1,0-1,2m² Kollektorfläche pro Person im Haushalt.

Hinweise:

Die Ware ist im beisein des Fahrers bitte auf Vollständigkeit und Transportschäden
zu überprüfen und bei Feststellung auf dem Lieferschein vermerken lassen.
Anlage nach Vorgaben des GEG mit bis zu 70% über KfW und/oder BAFA förderfähig.
Weitere Solarpakte und individuelle Zusammenstellung auf Anfrage
Anlieferung per Spedition (Telefonnummer dringend erforderlich)
im August und Weihnachten sind Betriebsferien (die Lieferzeit kann sich dadurch verlängern)

Kollektortyp:	Flachkollektor
Lieferzeit:	6-10 Arbeitstage
Warmwasserspeicher:	mit Speicher

Datenblatt Kollektor

Datenblatt Solarstation

Anleitung Solarregler

Datenblatt Hygienspeicher bis 1000l

Datenblatt Hygienespeicher 1500l

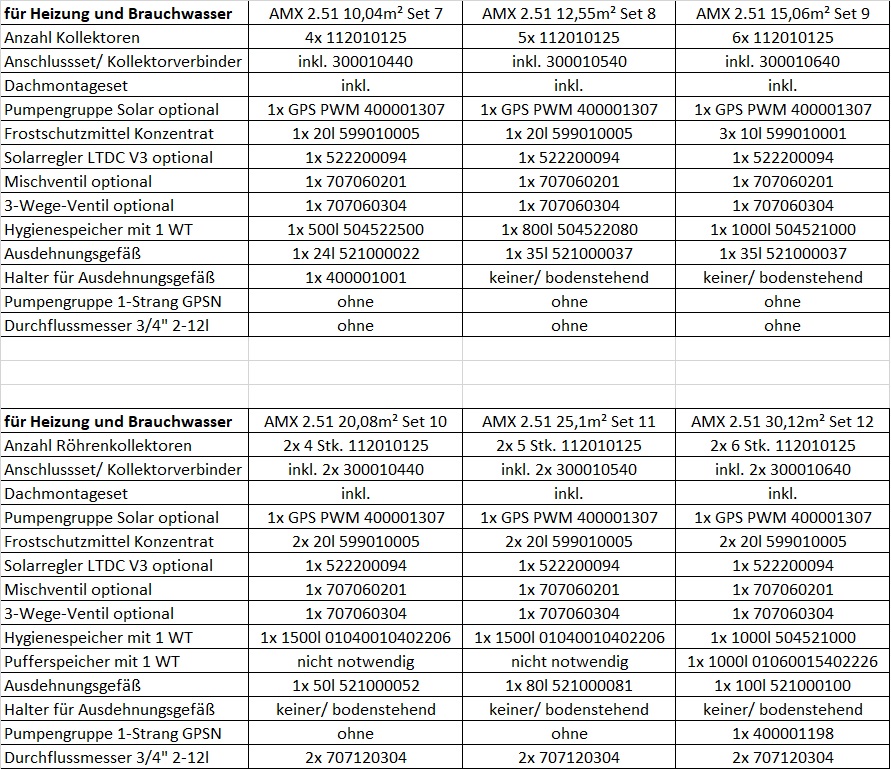

Lieferumfang

Fördermittel

Sunex S. A.
ul. Piaskowa 7
Racibórz, 47-400 - Polen

Tel: +48 324149212
Fax: +48 32414921
Mail: info@sunex.pl
